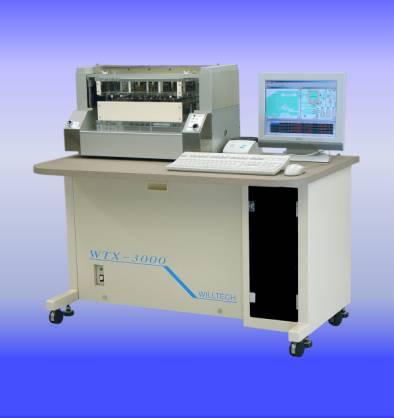

【利用規約・個人情報保護】 ホーム　　　　　　　　　 製　品　　　　　　　　　 　テストフィクスチャ　　 　インサーキットテスタ　 　プレスユニット　　　　 　　WTX-3000共通仕様 　ファンクションテスタ　 　基板画像検査器　　　　 　リニューアル製品　　　 ソリューション　　　　　 　インサーキットテスタ　 　　ｲﾝｻｰｷｯﾄﾃｽﾄ測定技術 　　WTX-3000CN機能紹介 　　電動プレスの特長　　 　テストフィクスチャ　 　　フィクスチャ技術　　 会社紹介　　　　　　　 　会社概要　　　　　　 　会社沿革　　　　　　　 　品質方針　　　　　　　 　環境保全方針　　　　　 　国内外拠点　　　　　　 採用情報　　　　　　　　 お客様窓口　　　　　　　 お問い合わせ TEL:042-751-7701 WEB問い合わせ をご利用下さい プレス一体型 WTX-3000SX プレス分離型 WTX-3000 省スペース型 WTX-3000Cube マルチプレクサ　　Multiplexer 測定ポイント Test Points 機種別仕様参照 制御部　　Control part 制御CPU Controller パーソナルコンピュータ Personal Computer Operating System Windows XP 通信機能 Communication イーサネット Ethernet 表示モニタ Display monitor 15-inch LCD 出力プリンタ Output printer チケットプリンタ Ticket printer プレスユニット Press unit プレス機構 Press Structure 電動ソフトプレス AC motor soft press 駆動方式 Drive method ACモータ AC synchronous motor 最大基板サイズ Maximum PCB size 機種別仕様参照 最大加圧力 Maximum pressure 機種別仕様参照 危険防止 Protection 光エリアセンサ（標準） Optical Area sensor (Std.) 一般仕様　　Basic specification 電源電圧 Power supply AC100(V)（±10%） 500(VA) AC110(V), 120(V), 220(V)(OP.) 使用環境 Environment Temperature 10(℃)〜30(℃) Humidity 30(%)〜80(%) 塗装色 Color P3-348（ivory） 外観寸法(mm) Dimensions (mm) 機種別仕様参照 装置重量 Weight 機種別仕様参照 測定部　　　　 Measurement specification ピンコンタクトチェック Pin contact check 1(mΩ) or less / 300(pF) or more ショ-トオ-プンテスト Short open test 5(Ω)〜10(kΩ) Constant Voltage 50mV IC足浮きテスト IC open test MAP Test Bus DIFF Test コンポ-ネントテスト Component test Resister 0.10(Ω)〜160.00(mΩ) 1.0(mΩ)〜1600.0(mΩ)(OP) Capacitor 1.00(pF)〜160.00(mF) Inductor 0.500(μH)〜160.00(H) インピーダンステスト Impedance test 100(Hz)/1(kHz)/ 　10(kHz)/100(kHz) デｨスクリート部品ﾃｽﾄ Discreet device test Bias Voltage 0.10(V)〜15.00(V) Bias Current 10(μA)〜30.00(mA) Meas Current 1.0(μA)〜30.00(mA) Meas Voltage 10(mV)〜15.00(V) 極性判別 Polarity check 電解コンデンサ Electric chemical capacitor コイル巻始め検出 Begin wind of inductor ガーディング能力 Guarding ability Guarding points 5 points Maximum current　150(mA) 　 オプション　 Options ケルビン測定MPX Kelvin Meas. MPX 32(pins/Board) 高精度診断機能 Wide range diagnostic 専用自己診断基板 Wide range self diagnostic Board 合格スタンプ Pass stamp 6(Φ)　X Stamper 品質管理図表 Quality control charts 不良分類、月間推移 Defective classification, Monthly report 詳しい資料をＰＤＦでご提供しております。 　　WTX-3000シリーズ ラインアップ　　　プレスユニット ラインアップ 　　Cubeタイプ製品紹介　　　WTX-3000CN/2000/3000CN詳細 　　WTX-3000CN機能紹介 （※1）　　　インサーキットテスト測定技術 （※1） 　　電動プレスの特徴 （※1）　　　WVX-8100紹介 ※1 登録者のみご覧頂けます。　【登録する】    All Rights Reserved Copyright (C)2013. Willtech Co., Ltd..
