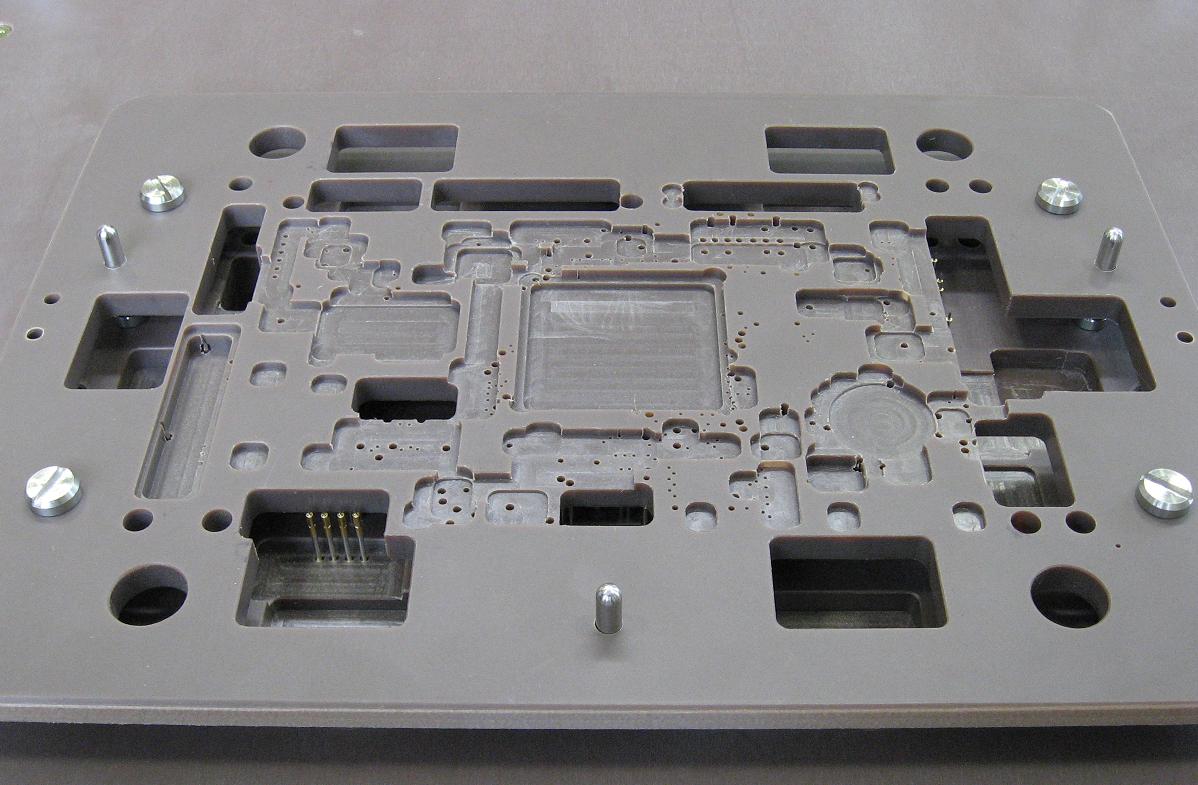

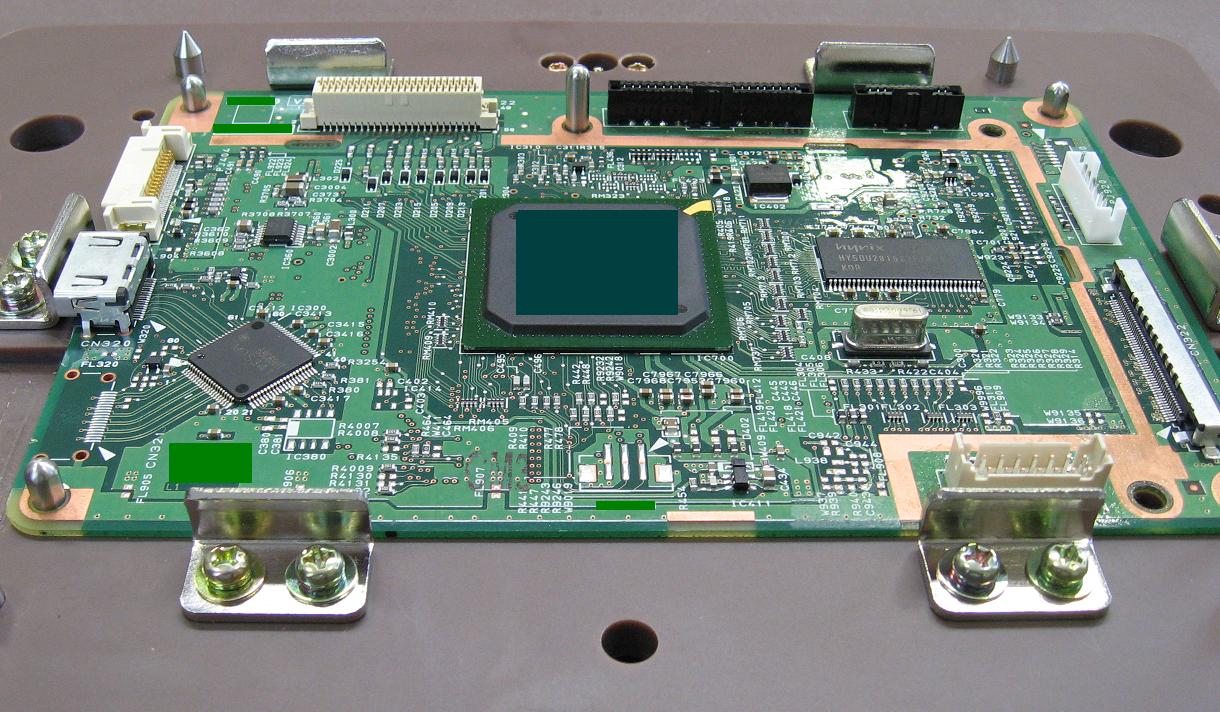

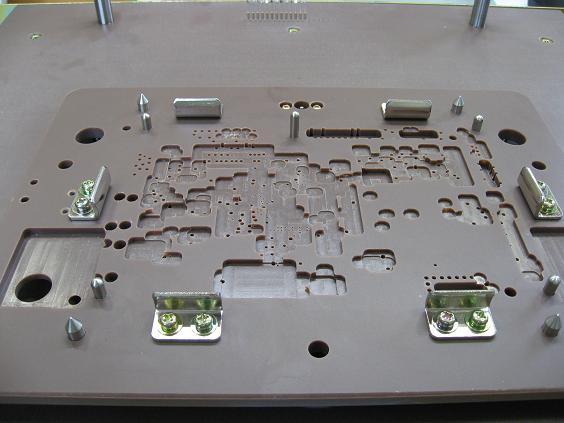

【利用規約・個人情報保護】 ホーム　　　　　　　　　 製　品　　　　　　　　　 　テストフィクスチャ 　　汎用フィクスチャ　　 　　PGPフィクスチャ 　　 　インサーキットテスタ　 　プレスユニット　　　　 　ファンクションテスタ　 　リニューアル製品　　　 ソリューション　　　　　 　インサーキットテスタ　 　　ｲﾝｻｰｷｯﾄﾃｽﾄ測定技術 　　WTX-3000CN機能紹介 　　電動プレスの特長　　 　テストフィクスチャ　 　　フィクスチャ技術　　 会社紹介　　　　　　　 　会社概要　　　　　　 　会社沿革　　　　　　　 　国内外拠点　　　　　　 　品質方針　　　　　　　 　環境保全方針　　　　　 採用情報　　　　　　　　 お客様窓口　　　　　　　 お問い合わせ TEL:042-751-7701 WEB問い合わせ をご利用下さい インサーキットテスト フィクスチャ 社内一貫生産 ウィルテックのフィクスチャ製作工程では、Gerberデータからテストプローブ設置ポイントの自動抽出と、テストプログラムにリンクするSCAN2ソフトを開発し運用しています。またNC編集から加工、プログラム編集に至るまでの全てが社内生産であり、短納期と高品質を同時に提供しています。ウィルテックでは顧客生産ラインに設置され運用して頂くまでが製品とする品質方針で対応しています。 直行率改善 プリント板検査におけるインサーキットテスト工程の信頼性は、フィクスチャ接触不良との戦いといっても過言ではありません。プローブ接触不良の要因は多岐にわたっており、要因の一つ一つを丁寧に抑え込むしか解決の道はありません。ウィルテックではプローブ接触不良内容の分析を行い、その発生要因を個々に解決した高信頼PGP方式フィクスチャを提供しています。 PGPフィクスチャ ウィルテックPGPフィクスチャ（特許出願中）は、プローブの先端位置精度±0.08mmを保証することができます。PGPフィクスチャにより虚報原因の大半であるプローブ接触不良を排除し、直行率の大幅な改善が期待できます。また汎用フィクスチャでは不可能な0.4mmピッチICリードや1005CHIPパッドにもプローブ設置を可能とし、検出率の大幅な向上を期待できます。 基本仕様 PGP型フィクスチャ 汎用型フィクスチャ 対象基板 高密度実装基板 標準実装基板 ピンベース材料 FRP樹脂 アクリルまたはFRP樹脂 リフター材料 FRP樹脂 ガラスエポキシまたはFRP樹脂 プリント基板受け ＰＧＰ方式 リフタ方式 プローブ先端精度 ±0.08mm以内 ±0.4mm以内 最小テストポイント TP=0.3mm TP=0.8mm 最小チップパターン 1005 2012 最小ICリードパターン 0.4mmピッチ 1.0mmピッチ 基板ストレス -250×10-6(max)strain − 最小プローブピッチ 1.00mm 1.27mm 接触不良改善 自動ワイピング機能 NC 静電気対策 除電プローブ    All Rights Reserved Copyright (C)2013. Willtech Co., Ltd..
